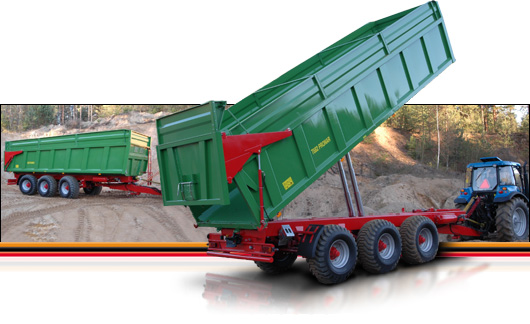

PRZYCZEPA T682 |
 |
Przyczepa PRONAR T682 wyposażona jest w hydraulicznie otwieraną ścianę tylną. Ściana ta
w położeniu zamkniętym dociskana jest przy pomocy haków zaciskowych. Haki te otwierają się automatycznie podczas podnoszenia ściany, a zaciskają się po jej opuszczeniu. Przyczepa posiada amortyzowany dyszel, oraz system skrętnych osi firmy ADR z zawieszeniem na resorach parabolicznych. Układ osi skrętnych jest samo- kierujący. Skrzynia ładunkowa wywracana jest przy pomocy dwóch siłowników hydraulicznych, teleskopowych. Siłowniki zasilane są z własnego, niezależnego od ciągnika, układu hydraulicznego, napędzanego przez WOM (WOM 1000 obr /min.).
|
| CHARAKTERYSTYKA TECHNICZNA |
|
|
| Dopuszczalna masa całkowita: |
30000
( 33000* ) kg |
| Ładowność: |
21000
( 24000* ) kg |
| Masa własna: |
9000
kg |
| Pojemność ładunkowa: |
22
m3 |
| Powierzchnia ładunkowa: |
17,8
m2 |
| Długość skrzyni ładunkowej wewnątrz: |
8000
mm |
| Szerokość skrzyni ładunkowej wewnątrz: |
trapez: 2200/2250
mm |
| Wymiary gabarytowe (długość/szerokość/ wysokość) |
9900/2550/3330
mm |
| Wysokość ścian skrzyni: |
1200
mm |
| Grubość blachy podłogi/ściany: |
5/4
mm |
| Wysokość platformy od podłoża: |
1495
mm |
| Rozstaw kół: |
2100
mm |
| Zawieszenie: |
Resory paraboliczne |
| Obciążenie oka dyszla |
3000
kg |
| Rozmiar ogumienia: |
385/65 R22,5 RE |
| Prędkość konstrukcyjna: |
40
km/h |
| System wywrotu: |
jednostronny |
| Cylinder teleskopowy
(skok/zapotrzebowanie oleju/ciśnienie) |
2990mm / 72l / 200bar |
| Zasilanie hydrauliczne: |
własny zbiornik, pompa |
| Minimalne zapotrzebowanie mocy ciągnika: |
182/133,8
KM/kW |
| Kąt wywrotu skrzyni ładunkowej (do tyłu / na boki): |
50 o |
WYPOSAŻENIE STANDARDOWE
- Skorupowa skrzynia ładunkowa
- Ściana tylna podnoszona hydraulicznie
- Rama podwozia spawana z prostokątnych zamkniętych profili wykonanych ze stali S355
- Uniwersalny dyszel sztywny amortyzowany resorem stalowym do łączenia z dolnym lub górnym zaczepem ciągnika
- Rodzaj zaczepu dyszla: obrotowy z okiem 50mm
- Hydrauliczna prosta podpora dyszla z odcinającym zaworem kulowym
- Zawieszenie tridem na resorach parabolicznych ze środkową osią sztywną i dwiema osiami kierowanymi biernie z
- instalacją hydrauliczna blokady skrętu
- Hamulce bębnowe o wymiarach 400x140
- Instalacja hamulcowa pneumatyczna dwuprzewodowa lub jednoprzewodowa
- Instalacja hamulcowa hydrauliczna alternatywnie
- Postojowy hamulec ręczny z korbą
- Składane tylne zabezpieczenie z homologacją wg dyrektywy 70/221/EWG (zgodnie z 2006/20/WE)
- Błotniki plastikowe osłaniające przednie i tylne koła
- Dwa kliny do kół umieszczone w ocynkowanych kieszeniach
- Instalacja elektryczna z bocznymi światłami obrysowymi i wyjściem na tył
- Instalacja hydrauliczna wywrotu z własnym zbiornikiem oleju, pompą i elektrycznym rozdzielaczem sterowanym z
- kabiny ciągnika za pomocą przełącznika
- Teleskopowy wałek przesyłu mocy do podłączenia pompy z WOM ciągnika
- Grube liny zabezpieczające
- Dwa siłowniki teleskopowe wywrotu na zawiesiach przegubowych
- Przewody hydrauliczne oznaczone kolorami w celu łatwej identyfikacji ich przeznaczenia
- Składana drabinka i stopnie burtowe ułatwiające dostęp do skrzyni ładunkowej
- Okna na przedniej ścianie skrzyni ładunkowej
- Hydraulicznie podnoszona klapa tylna z automatycznym dociskiem
- Szyber zsypowy do ziarna, z blokadą, w ścianie tylnej
- Materiały malarskie chemoutwardzalne dwuskładnikowe o wysokiej trwałości i odporności na UV
- Kolorystyka malowania podwozia czerwony RAL3000 PRONAR
- Kolorystyka malowania ścian zielony RAL6010 PRONAR
WYPOSAŻENIE OPCJONALNE
- Zaczep dyszla sztywny z okiem Ø40mm do łączenia z górnym zaczepem ciągnika
- Zaczep dyszla sztywny z okiem Ø50mm do łączenia z dolnym zaczepem ciągnika
- Zaczep dyszla sztywny kulowy K80mm do łączenia z dolnym zaczepem ciągnika
- Podpora dyszla teleskopowa z dwustopniową przekładnią
- Instalacja hamulcowa pneumatyczna dwuprzewodowa z automatycznym (ALB) regulatorem siły hamowania
- Tylne wyjścia hydrauliki, hamulców, do drugiej przyczepy
- Zaczep tylny automatyczny
- Nadstawy o wysokości 580mm zwiększające pojemność ładunkową do 32m3 wykonane z blachy
- grubości 2mm
- Nadstawy o wysokości 700mm zwiększające pojemność ładunkową do 35m3 wykonane z blachy
- grubości 2mm
- Rynna zsypowa do ziarna
- Koła z ogumieniem 385/65R22,5
- Koła z ogumieniem 425/65R22,5 (16,5R22,5)
- Koła z ogumieniem 425/65R22,5 (16,5R22,5) RE
- Koła z ogumieniem 445/65R22,5 (18R22,5)
- Koła z ogumieniem 445/65R22,5 (18R22,5) RE
- Koła z ogumieniem 550/60-22,5
- Koła z ogumieniem 20,5R22,5(50x20,0R22) RE
- Koła z ogumieniem 600/50R22,5 – szerokość przyczepy przekracza 2550mm
- Koła z ogumieniem 600/55-22.5 – szerokość przyczepy przekracza 2550mm
- Koło zapasowe luzem
|
|
|
* T682/1 - Typ, Dopuszczalna masa całkowita, Ładowność przyczepy dopuszczonej do
poruszania się po drogach publicznych na terytorium Polski
|
