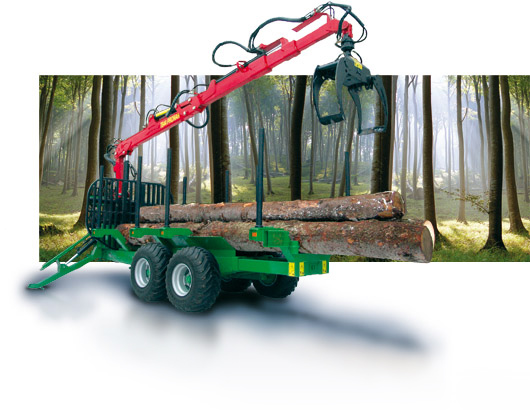

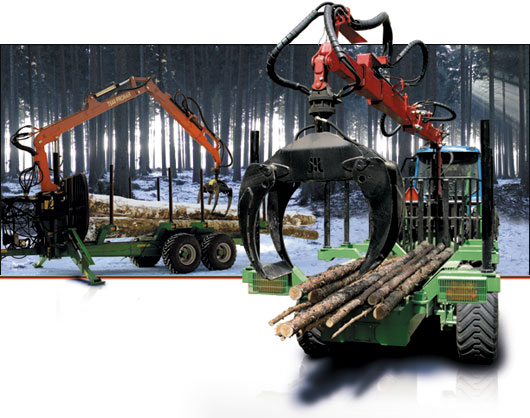

PRZYCZEPA DO PODWÓZKI DREWNA Z ŁADOWACZEM T644/1 |
 |
Przyczepa służy do wywózki kłód o długości do 6,5 m, oraz papierówki ze zrębu. Przyczepa składa się z ładowacza i platformy z ośmioma kłonicami gdzie drewno jest ładowane, ostatnia para kłonic jest wysuwana do tyłu. Przyczepa posiada skrętny dyszel. Układ hydrauliczny jest zasilany poprzez pompę zębatą napędzaną od wałka odbioru mocy. Sterowanie ładowacza odbywa się za pomocą rozdzielacza . Ładowacz jest obracany za pomocą dwóch siłowników, ma on możliwość obrotu o 200° po 100° na stronę . Ramie składa się z dwóch segmentów, zewnętrzny segment jest wysuwany, co zwiększa zasięg ramienia z 5m do 7m. Na końcu ramienia znajduje się chwytak obracany za pomocą hydraulicznego rotatora . Ładowacz umożliwia podnoszenie drewna o masie od 490kg do 1010kg zależnie od stopnia rozłożenia ramienia. Do stabilizacji przyczepy służą dwa ramiona stabilizacyjne.
|
| CHARAKTERYSTYKA TECHNICZNA |
|
|
| Dopuszczalna masa całkowita: |
12200 kg |
| Ładowność: |
8000 kg |
| Masa własna: |
4200 |
| Pojemność ładunkowa: |
10,5* m3 |
| Ilość słupków skrzyni |
10 szt. |
| Długość powierzchni ładunkowej wewnątrz: |
3470(4310*) mm |
| Szerokość powierzchni ładunkowej wewnątrz: |
1810 mm |
| Wymiary gabarytowe (długość/szerokość/ wysokość): |
6440*/2100/3300** mm |
| Wysokość przestrzeni ładunkowej: |
1440 mm |
| Maksymalny promień działania chwytaka: |
6900 mm |
| Udźwig chwytaka przy max promieniu działania: |
450 kg |
| Kąt obrotu ramienia ładowacza: |
400 o |
| Rozstaw kół: |
1670 mm |
| Zawieszenie: |
Tandem na łożyskowanych wahaczach podłużnych |
| Kąt obrotu dyszla - w lewo / w prawo |
24o/24o |
| ObciąSenie oka dyszla: |
2000 kg |
| Rozmiar ogumienia: |
400/60-15.5 145A8 Flot+ |
| Prędkość konstrukcyjna: |
30 km/h |
| Minimalne zapotrzebowanie mocy ciągnika: |
65/47,8 KM/kW |
| Max ciśnienie pracy układu hydraulicznego: |
180 bar |
WYPOSAŻENIE STANDARDOWE
- Rodzaj ramy: Rama prostokątna z płytą nad zestawem kołowym
- Rodzaj podpory dyszla: prosta, mechaniczna
- Przednia bariera przestrzeni ładunkowej
- Wysuwana hydraulicznie rama tylna ze słupkami
- Rodzaj dyszla: Dyszel kierowany hydraulicznie
- Rodzaj zaczepu dyszla: sztywny z okiem 40mm, DIN11026
- Blokada dyszla do jazdy na wprost
- Żuraw na teleskopowych podporach z chwytakiem obrotowym
- Sterowanie rozdzielaczem hydraulicznym za pomocą cięgien z ciągnika
- Instalacja hamulcowa pneumatyczna dwuprzewodowa lub jednoprzewodowa
- Instalacja hamulcowa hydrauliczna alternatywnie
- Dwa kliny do kół umieszczone w ocynkowanych kieszeniach
- Materiały malarskie chemoutwardzalne dwuskładnikowe o wysokiej trwałości i odporności na UV
WYPOSAŻENIE OPCJONALNE
- Zaczep dyszla: obrotowy z okiem 50mm
- Zaczep dyszla: sztywny, kulowy K80mm
- Dwa słupki dodatkowe do ramy tylnej wysuwanej
- Koła z ogumieniem 400/60-15.5 156A8 Flot BKT
|
|
|
* z wysuniętą ramą tylną
** wysokość ze złożonym ładowaczem
 |
